はじめに
消火設備や屋外配管、連結送水管などに使用される鋼管の中で、「SGP-VS」や「STPG-VS」という呼称を耳にすることがあると思います。これらはいずれも、鋼管の外面に硬質塩化ビニル（PVC）を被覆した防食鋼管のことです。
見た目は似ていますが、使用される原管の規格や強度、用途が異なるため、設計者や施工者は正しく選定する必要があります。本記事では、SGP-VSとSTPG-VSの特徴・用途・違いをわかりやすく解説し、さらにメーカー情報や規格、選定のポイントまで詳しくまとめます。
1. SGP-VSとは
概要
SGP-VS管とは、JIS G 3452「配管用炭素鋼鋼管（SGP）」の白管を原管とし、**外面に硬質塩化ビニル（PVC）を被覆（コーティング）**した防食鋼管です。
- 原管：SGP白管
- 外面処理：硬質塩化ビニル（PVC）コーティング
- 内面処理：多くの製品で亜鉛メッキを採用
- 色：黄土色系が主流
特徴
- 外面耐食性に優れる：雨水・酸性土壌・塩害・電食に強い
- 屋外・地中配管に対応：従来の塗装や亜鉛メッキよりも長期耐久性が高い
- 施工性：一般の鉄管同様、切断・ねじ切り加工が可能
- 消防法対応品：消火配管として国土交通省や消防庁仕様書に明記
主な用途
- 消火配管
- 地中埋設管
- 屋外露出配管
👉 SGP-VSは、消火設備や屋外・地中など、外面腐食を防ぐ必要がある場面に最適な管材です。
2. STPG-VSとは
概要
STPG-VS管とは、JIS G 3454「圧力配管用炭素鋼鋼管（STPG：白管）」を原管とし、外面に硬質塩化ビニル（PVC）を被覆した鋼管です。
- 原管：STPG白管（Sch40以上が一般的）
- 外面処理：硬質PVC被覆
- 耐圧性：SGPよりも高い耐圧性能
特徴
- 優れた耐圧性：高圧水が流れる配管に使用可能
- 耐食性・耐薬品性：PVC被覆で酸・アルカリ・塩類にも強い
- 耐候性：紫外線・雨水に強く屋外露出にも対応
- 施工性：外面被覆を剥がさずに加工できる
- 信頼性：押し出し成形による一体被覆で、ピンホールや剥離の心配なし
主な用途
- 消火栓配管
- 連結送水管
- 屋外露出配管
- 地中埋設配管
👉 STPG-VSは、消火栓や連結送水管など、耐圧性と耐食性を同時に求められる配管に最適です。
3. 「SGP」「STPG」「VS」の意味
- SGP：JIS G 3452「配管用炭素鋼鋼管」。一般的な配管用鋼管。
- STPG：JIS G 3454「圧力配管用炭素鋼鋼管」。耐圧性が必要な配管に使用。
- VS：「Vinyl Sheath（ビニールシース）」の略。外面に硬質塩化ビニルを被覆した管を示す。
👉 つまり、SGP-VSは一般配管用鋼管にPVC被覆をしたもの、STPG-VSは圧力配管用鋼管にPVC被覆をしたものという違いがあります。
4. SGP-VSとSTPG-VSの違い
見た目は似ていますが、両者は「強度」と「用途」が異なります。
| 種類 | 原管規格 | 外面処理 | 主用途 | 特徴 |
|---|---|---|---|---|
| SGP-VS | JIS G 3452 配管用炭素鋼鋼管（白管） | 硬質PVC被覆＋内面亜鉛メッキ | 消火設備・屋外・地中配管 | 耐食性に優れる。一般的な消火配管に多用。 |
| STPG-VS | JIS G 3454 圧力配管用炭素鋼鋼管（白管） | 硬質PVC被覆 | 消火栓配管・連結送水管 | 高い耐圧性を持ち、耐食性も確保。 |
👉 まとめると
- SGP-VS：外面耐食性重視。一般的な消火配管・屋外配管向け。
- STPG-VS：外面耐食性＋高耐圧性。連結送水管や消火栓など高圧配管向け。
5. SGP-VS・STPG-VSが選ばれる理由
1. 強力な外面防食性能
PVC被覆により、酸性土壌・塩害・電食といった腐食要因から鋼管を長期間守ります。
2. 法令・規格への適合
国土交通省・消防庁仕様書や日本水道鋼管協会規格（WSP041）に対応し、公共工事・消防設備で安心して使用可能。
3. 信頼性と施工性
従来の鉄管と同じように切断・ねじ切りができるため施工が容易。さらに長年の実績があるため信頼性も高い。
6. 主なメーカー
- 株式会社協成：「キーロンVF」としてSGP-VS・STPG-VSを製造。WSP041登録製品。
- JFEスチール：公共仕様書対応品を製造・供給。
👉 国内では上記メーカーが代表的なサプライヤーであり、公共工事や民間建築で広く採用されています。

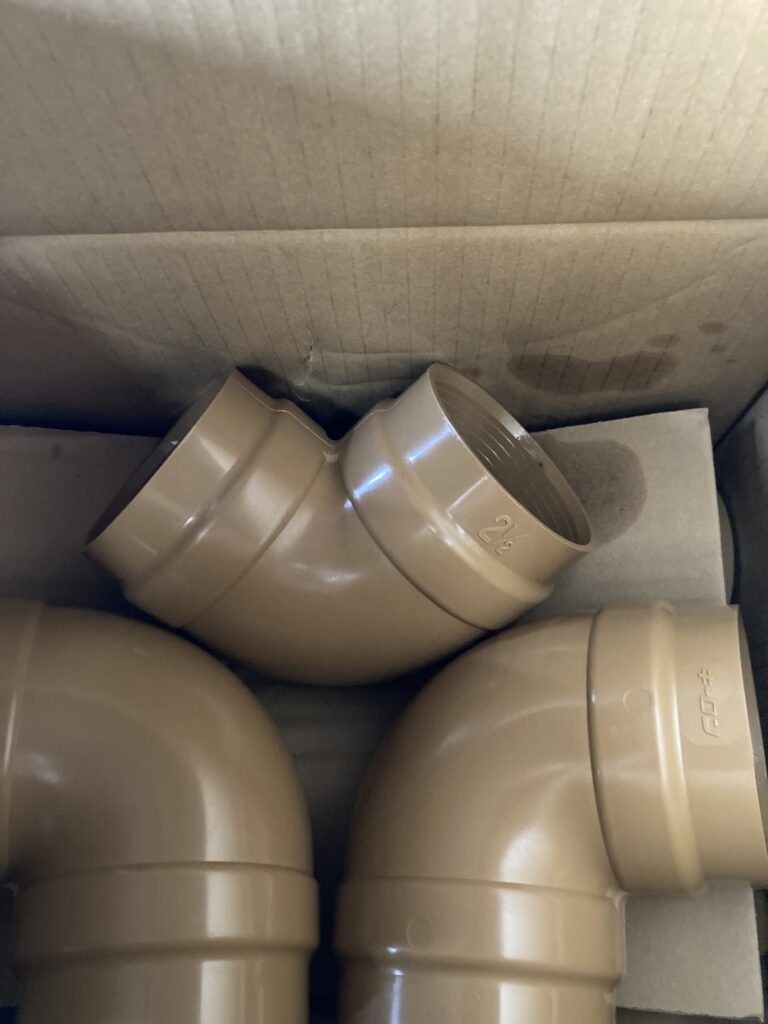

7.SGP-VS・STPG-VS対応 継手メーカー一覧
SGP-VS（JIS G 3452 配管用炭素鋼鋼管に外面被覆）
| メーカー | 継手名称 |
|---|---|
| CK金属 | PCVF継手 |
| 協成 | VF継手 |
| リケン | FK継手 |
| 桑名金属 | PCS継手 |
| 日本継手 | K-PLV継手 |
STPG-VS（JIS G 3454 圧力配管用炭素鋼鋼管に外面被覆）
| メーカー | 継手名称 |
|---|---|
| CK金属 | PCHB継手 |
| 協成 | 20KVF継手 |
| リケン | 20KFK継手 |
| 桑名金属 | PCHB継手 |
| 日本継手 | PCHB継手 |
解説
- SGP-VS：一般配管用の被覆管。継手も「VF」「FK」「PCS」など比較的軽圧用途に対応。
- STPG-VS：圧力配管用の被覆管。耐圧性が必要なため、「20K」規格や「PCHB」など強度を持たせた継手が採用される。
- メーカーごとの違い：呼び方は異なりますが、基本性能は同等であり、規格や用途に合わせて選定されます。
８. まとめ
- SGP-VS：SGP白管にPVC外面被覆を施した防食鋼管。消火設備・屋外・埋設配管に最適。
- STPG-VS：STPG白管にPVC外面被覆を施した防食鋼管。耐圧性を要する消火栓・連結送水管向け。
- 違い：SGP-VSは「耐食性重視」、STPG-VSは「耐圧＋耐食性重視」。
- 共通点：いずれも消防法や公共工事仕様に対応し、外面腐食を防ぐ信頼性の高い管材。
👉 設計者や施工者は、**「設置環境」と「必要圧力」**を考慮して、SGP-VSとSTPG-VSを正しく使い分けることが重要です。
