ダクタイル鋳鉄管とは？継手の種類・用途・国内3大メーカーを比較

はじめに

日本全国の道路の下に眠る水道管。そのうち最も広く使われているのがダクタイル鋳鉄管です。上水道の配水本管・送水管として都市インフラを支え、地震大国・日本で100年以上の寿命を実現する管材として、水道事業者から高い評価を受けています。

しかし「ダクタイル鋳鉄管」という言葉を聞いても、「普通の鋳鉄管と何が違うの？」「GX形・NS形・K形の違いは？」と疑問を持つ方も多いのではないでしょうか。

この記事では、ダクタイル鋳鉄管の基礎知識から、材料の特長・防食処理・継手の種類・規格・国内3大メーカーの比較まで、現場で役立つ情報をまるごと解説します。配管設計・施工・資材調達に携わる方はぜひ最後までご覧ください。

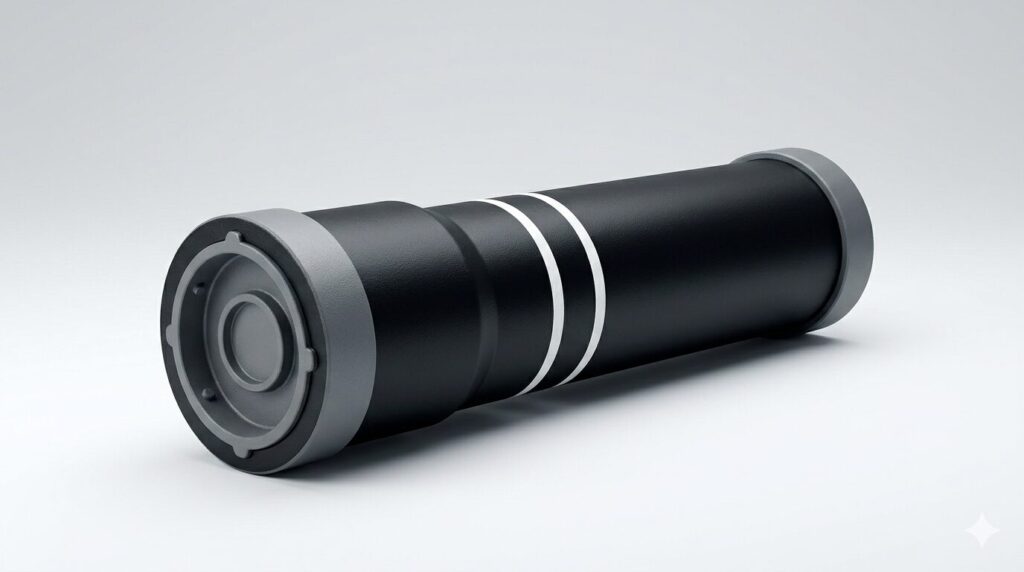

ダクタイル鋳鉄管とは

ダクタイル鋳鉄管とは、**球状黒鉛鋳鉄（FCD：Ferrum Cast Ductile）**を素材とした鋳鉄製の管材です。

「ダクタイル（Ductile）」とは英語で**「延性・可鍛性がある」という意味です。従来の鋳鉄（灰鋳鉄）が脆くて割れやすい性質を持っていたのに対し、製造工程の改良によって粘り強く変形しやすい特性**を付与したことから、この名前がついています。

正式な規格名称は**「球状黒鉛鋳鉄管」**ですが、業界では一般的に「ダクタイル鋳鉄管」または「ダクタイル鉄管」と呼ばれています。

鋳鉄管の歴史とダクタイル化への進化

鋳鉄管の誕生

日本に鋳鉄管が登場したのは**明治18年（1885年）**のことです。横浜市内の水道整備にあたり、イギリスから輸入した鋳鉄管が使用されたのが始まりです。その後、国内製造が始まり、明治40年代にはほぼすべてを国内供給できるようになりました。

この時代の鋳鉄管は「灰鋳鉄管」と呼ばれるもので、炭素が片状黒鉛として組織内に分布しています。硬いが脆く、衝撃に弱いという弱点がありました。

ダクタイル鋳鉄の発明

1948年、イギリスの冶金学者H.Morroghらが、溶湯にセリウムを添加することで黒鉛を球状化させる技術を発明。後にマグネシウムを用いた球状化処理が主流となり、これが現代のダクタイル鋳鉄の基礎となりました。

日本では1970年代前半に全国普及が進み、以降は上水道管路の主力管材として現在に至ります。

灰鋳鉄管との決定的な違い──黒鉛の形状がすべて

ダクタイル鋳鉄管が優れた性能を発揮する理由は、鉄の組織内に存在する黒鉛の形状にあります。

灰鋳鉄管：片状黒鉛

従来の灰鋳鉄では、炭素がトゲのような「片状」の形で鉄の組織内に分布しています。この片状黒鉛の先端部分に応力が集中しやすく、外力が加わるとそこからクラックが走って脆性破断が起こります。

ダクタイル鋳鉄管：球状黒鉛

ダクタイル鋳鉄では、黒鉛が**丸い「球状」**に変化しています。球体は角がないため、力が加わっても応力集中が起きにくく、クラックが伝播しにくいのです。その結果、引張強さ・耐衝撃性・延性（伸び）が飛躍的に向上しました。

ダクタイル鋳鉄管の5大特長

特長①：高い強度と靭性（じんせい）

球状黒鉛鋳鉄は、引張強さ・降伏点・伸び（延性）のすべてにおいて灰鋳鉄を大幅に上回ります。土中に埋設された状態で、土圧・車両荷重・内水圧・地盤変動などの複合的な荷重に耐え、長期間安定した性能を維持します。

鋼管と比較すると加工性は劣りますが、鋳造による一体成形が可能なため、**複雑な形状の異形管（曲管・T字管・仕切弁付きなど）**を鋳造で製作できるメリットがあります。

特長②：優れた耐震性

ダクタイル鋳鉄管の継手には**可とう性（管が曲がれる角度）と伸縮性（継手が伸び縮みできる量）**が設けられており、地震時の地盤変動・液状化・不同沈下に対して継手が追従します。

特に現在主流のGX形継手・NS形継手（耐震継手）は、離脱防止機構を備えており、大規模地震においても継手部が外れて断水が発生するリスクを大幅に低減します。

特長③：長期耐久性（設計寿命100年）

最新のGX形ダクタイル鋳鉄管では、外面耐食塗装（後述）により耐食皮膜の寿命70年以上、鉄部の寿命30年以上、合計100年以上の設計寿命が期待されています。水道インフラの維持管理コスト削減に大きく貢献します。

特長④：豊富な施工実績と信頼性

日本の上水道管路において、ダクタイル鋳鉄管は国内最大のシェアを誇ります。長年にわたる膨大な施工実績とデータの蓄積により、設計・施工・維持管理のノウハウが確立されており、施工業者・水道事業者の双方から高い信頼を得ています。

特長⑤：幅広い口径・用途への対応

呼び径φ75mmからφ2600mm（規格によって異なる）まで対応しており、住宅地の細い配水管から、大都市の幹線送水管まで幅広い用途に使用できます。上水道だけでなく、工業用水・農業用水・消火管路・下水道（圧送管路）にも採用されています。

ダクタイル鋳鉄管の防食処理

ダクタイル鋳鉄管は金属製のため、適切な防食処理なしでは腐食が進行します。内面・外面それぞれに効果的な防食処理が施されています。

内面防食：セメントモルタルライニング（直管）

直管の内面にはセメントモルタルライニングが施されています。質量配合比（セメント：細骨材＝1：1.5〜1：3.5）のモルタルを遠心力で管内面に塗布し、養生後にアクリル系樹脂のシールコートを塗装します。

セメント中のカルシウム分がアルカリ性を保つことで鉄面を不動態化（腐食しにくい状態に維持）する効果があり、長期間にわたって内面腐食を防ぎます。

一方、異形管（曲管・チーズなど）の内面にはエポキシ樹脂粉体塗装が採用されています。複雑な形状にも均一に塗膜を形成できるため、モルタルライニングが難しい形状の製品に用いられます。

外面防食：亜鉛系合金溶射＋封孔処理＋合成樹脂塗装（GX形）

GX形ダクタイル鋳鉄管の外面防食は、以下の3層構造で構成されています。

1. 亜鉛系合金溶射：溶融させた亜鉛系合金を管外面に吹き付けて密着させます。亜鉛の犠牲防食作用（亜鉛が先に腐食して鉄を守る）により長期の耐食性を確保します。
2. 封孔処理：溶射皮膜の微細な孔（ポア）を封孔材で塞ぎ、皮膜の一体性を高めます。
3. 合成樹脂塗装：最外層として合成樹脂塗料を塗布し、さらなるバリア性と美観を付与します。

この3層構造により、一般的な埋設環境（国土の約95%）において耐食皮膜の寿命70年以上、鉄部の寿命30年以上が実現されています。

特に腐食性の高い土壌（酸性土・塩害地域）では、ポリエチレンスリーブを外面に装着してさらに保護する場合があります。

継手の種類と選び方

ダクタイル鋳鉄管の継手は、用途・口径・地盤条件・管路の重要度に応じて複数の形式があります。

GX形（現在の主流・最新耐震継手）

GX形は、日本水道協会規格（JWWA G 120）に基づく最新型の耐震継手です。従来のNS形が持つ高い耐震性能を継承しながら、施工性を飛躍的に向上させた進化形です。

GX形の主な特長：

• 狭い掘削幅での接合が可能：都市部の道路工事で掘削幅を最小化できる
• 小さな挿入力：新形状のゴム輪によりNS形より少ない力で押し込み接合できる
• 大きな伸縮量と可とう角：地盤変動への高い追従性
• 離脱防止機構：地震時の継手離脱を防ぐロック機構を内蔵
• 設計寿命100年超：外面耐食塗装との組み合わせで超長寿命を実現

現在、新設の上水道配水・送水管路ではGX形が標準採用されているケースがほとんどです。

NS形（従来の耐震継手）

NS形は、GX形の前世代にあたる耐震継手です。大きな伸縮量（軸方向）と可とう角（屈曲角度）、離脱防止機構を持ち、軟弱地盤・液状化危険区域・幹線管路など重要度の高い管路に使用されてきました。

現在はGX形への移行が進んでいますが、NS形管路の改修・延伸工事では互換性を考慮してNS形を使用することもあります。

K形（一般継手）

K形は、ボルト・ナット締付けによる従来型の一般継手です。離脱防止機構を持たないため、耐震性はGX形・NS形に劣りますが、コストが低く、地盤の良い場所での一般配管に今も使用されています。

適用呼び径は75〜2600mmと幅広く、大口径管路でも採用されます。改修工事・農業用水・工業用水など耐震設計が必須でない管路では現役の継手形式です。

T形（プッシュオン一般継手）

T形はゴム輪（パッキン）を使ったプッシュオン（押し込み）式の一般継手です。K形と同様に離脱防止機構はありませんが、ボルト締め不要で施工が速いのが特長です。K形より施工性に優れるため、中小口径管路の一般施工で使われます。

継手形式の比較まとめ

規格・適用サイズ

主要規格

呼び径（主要サイズ）

用途

ダクタイル鋳鉄管はその優れた性能から、以下の幅広い分野で採用されています。

上水道分野（最大用途）
全国の上水道配水管・送水管の主力管材。道路下に埋設され、浄水場から各家庭・施設まで安全な水を届けます。

下水道分野（圧送管路）
下水をポンプで圧力をかけて送る圧力式下水道（圧送管路）に使用されます。硫化水素による腐食への対策として、内面にエポキシ樹脂粉体塗装を施した製品が使われます。

工業用水・農業用水
製造業の冷却水・プロセス水や、農地への灌漑用水の幹線管路にも使用されます。大流量・高圧力の輸送に適しています。

河川横断・山岳部
河川を横断する管路や、急勾配の山岳地帯では耐内圧・耐外圧・耐衝撃性の高いダクタイル鋳鉄管が選ばれます。

消火管路
消火栓・スプリンクラーへの給水管路にも採用されています。高い耐圧性能と信頼性が求められる用途です。

国内3大メーカー比較

ダクタイル鋳鉄管の国内主要メーカーは以下の3社です。それぞれの特色を理解して、発注・調達の参考にしてください。

① 株式会社クボタ──国内シェア60%超の最大手

クボタは国内ダクタイル鋳鉄管市場で**圧倒的なシェア（60%超）**を誇る最大手メーカーです。GX形・NS形・K形など主要な継手形式を全ラインナップし、異形管・弁類を含む一体的な製品システムを提供しています。全国に広がる販売・サービス網により、大型プロジェクトから地方自治体の工事まで対応します。

👉 クボタ ダクタイル鉄管 公式サイト

② 栗本鐵工所──高機能継手技術と都市部対応

栗本鐵工所は高機能継手技術に強みを持ち、特に都市部の狭小地・困難な施工条件への対応力で定評があります。GX形・NS形の耐震継手に加え、S50形など独自の継手形式もラインナップしています。価格表・CADデータも公開されており、設計・積算作業がしやすいのも特長です。

👉 栗本鐵工所 ダクタイル鉄管 製品情報

③ 日本鋳鉄管株式会社──コストバランスと地方支援体制

日本鋳鉄管はコストバランスと地方の施工現場へのサポート体制に優れたメーカーです。GX形・NS形・K形・T形の各継手形式に対応し、全国の水道工事に幅広く採用されています。

👉 日本鋳鉄管 ダクタイル鉄管 製品情報

3社比較まとめ

排水鋳鉄管との違い

つまり、ダクタイル鋳鉄管＝外部配管で高耐圧・高耐震向け、排水鋳鉄管＝建物内部の排水向けというのが大きな違いです。また現在排水鋳鉄管はほぼ廃盤となっています

よくある質問

Q. GX形とNS形、どちらを選べばよいですか？

A. 新設工事では現在の標準であるGX形を選択するのが基本です。既存のNS形管路に接続・延伸する場合は、互換性を確認のうえNS形を選択するケースもあります。大口径（φ450mm以上）ではK形が採用されることもありますので、設計仕様書・工事発注者の指定を確認してください。

Q. ポリエチレンスリーブはいつ使うのですか？

A. 一般的な埋設環境ではGX形の外面耐食塗装単体で十分ですが、腐食性の高い特殊土壌（強酸性土・塩分を含む土）や、迷走電流の影響を受ける地域ではポリエチレンスリーブを外面に装着して追加保護します。発注仕様書・地盤調査結果をもとに判断してください。

Q. ダクタイル鋳鉄管はなぜ水道管として選ばれるのですか？

A. ①100年以上の長寿命、②大地震でも破断しにくい高い耐震性、③膨大な施工実績に裏打ちされた信頼性、④内面モルタルライニングによる水質安全性、⑤大口径から小口径まで対応できる豊富なラインナップ、という5点が水道事業者から評価される理由です。

まとめ

ダクタイル鋳鉄管は、球状黒鉛鋳鉄という革新的な素材がもたらす高強度・高靭性・耐震性と、内外面防食処理による100年超の長寿命を兼ね備えた、日本の水道インフラを支える主力管材です。

• 素材：球状黒鉛鋳鉄（FCD）──片状黒鉛の灰鋳鉄管より圧倒的に強靭
• 継手の主流はGX形──耐震性と施工性を両立した最新規格
• 内面はモルタルライニング、外面は亜鉛系合金溶射+樹脂塗装──長期防食を実現
• 国内3大メーカーはクボタ・栗本鐵工所・日本鋳鉄管

老朽管の更新・新設工事の管材選定において、ダクタイル鋳鉄管の特長を正しく理解したうえで最適な選択をしてください。

免責事項： 本記事の情報は執筆時点のものです。製品仕様・規格・価格は変更となる場合があります。最新情報は各メーカー公式サイトおよび日本ダクタイル鉄管協会（JDPA）にてご確認ください。
