はじめに：「とりあえずVU管」で本当に大丈夫？
排水配管やDIYでの雨水配管を検討する際、「塩ビ管（VUパイプ）」という名前を目にする機会は多いはずです。しかし、いざホームセンターやネット通販で購入しようとすると、
– VU管とVP管、何が違うのか分からない
– 呼び径（サイズ）の表記がピンとこない
– 水道の配管にVU管を使っていいのか不安
といった疑問にぶつかる方も少なくありません。VU管は「薄肉タイプの塩ビ管」というだけの認識で選んでしまうと、耐圧性能が必要な箇所に誤って使ってしまったり、逆に排水配管にオーバースペックなVP管を選んで無駄なコストをかけてしまったりすることもあります。
この記事では、VU管の基礎知識からVP管・HIVP管との違い、代表的なサイズ表、主な用途、施工・取り扱い時の注意点までを、配管材料の実務目線でわかりやすく解説します。継手の選び方については別記事「VU継手を徹底解説」でも詳しく紹介していますので、あわせて参考にしてください。
1. VU管の基礎知識

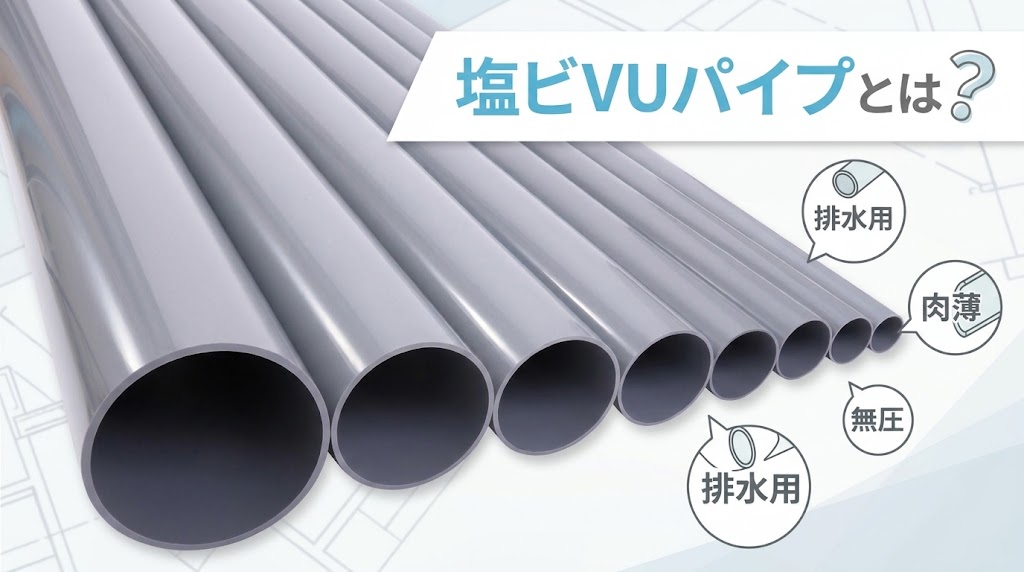

1-1. VU管とは何か
VU管とは、正式には「硬質ポリ塩化ビニル管」と呼ばれる塩ビ管の一種で、JIS K 6741（硬質ポリ塩化ビニル管）に規定されている規格品です。「VU」は英語の「Vinyl Pipe, Usual（もしくはThin-wall）」に由来するとされ、同じJIS K 6741に規定される厚肉タイプの「VP管」に対して、薄肉タイプの塩ビ管という位置づけになります。
塩化ビニル樹脂（PVC）を主原料とする硬質パイプで、金属管に比べて以下のような特徴を持っています。
– 錆びない・腐食しない（金属管特有の赤水・腐食トラブルがない）
– 軽量で取り扱いやすく、施工性が良い
– 材料コストが比較的安価
– 内面が滑らかで、流体抵抗が小さい
– 電気を通さない（絶縁性がある）
一方で、金属管に比べて耐熱性・耐衝撃性・耐候性（紫外線への強さ）は劣るため、使用する環境や用途に応じた選定が必要になります。
VU管はJIS K 6741に基づいて製造されており、呼び径40～350程度までの幅広いサイズがラインナップされています。標準の管の長さは4m（4000mm）が一般的で、現場では必要な長さに合わせて切断して使用します。
1-2. VU管の規格・標準寸法
VU管は「無圧管」に分類され、自然流下（重力による排水）を前提とした配管に用いられる規格です。給水・給湯のように常時圧力がかかる配管には使用できないため、この点は選定時に必ず押さえておく必要があります。
2. VU管とVP管・HIVP管の違い
### 2-1. 呼び方は似ているが用途がまったく違う
塩ビ管には主に以下のような種類があり、いずれもJIS K 6741などの規格に基づいていますが、肉厚・耐圧性能・用途が異なります。
| 種類 | 通称 | 肉厚 | 主な用途 | 色 |
| VP管 | 厚肉塩ビ管 | 厚い | 給水・給湯・圧送配管など圧力がかかる配管 | グレー |
| VU管 | 薄肉塩ビ管 | 薄い | 排水・通気・雨水など無圧の配管 | グレー |
| HIVP管 | 耐衝撃性塩ビ管 | VP管相当 | 寒冷地の給水配管など耐衝撃性が求められる配管 | 紺 |
| 耐火VP管 | 耐火塩ビ管 | VP管相当 | 建築基準法上の耐火性能が必要な排水配管 | 緑 |
重要なポイントは、**同じ呼び径であればVP管・VU管の外径は共通**という点です。異なるのは肉厚（と、それに伴う内径・耐圧性能）で、VU管はVP管よりも肉薄に作られている分、軽量・安価というメリットがある反面、耐圧性能は大きく劣ります。
2-2. なぜVU管の方が薄いのか
VU管が薄肉に設計されている理由は、そもそもの使用目的が「圧力をかけずに水を流す配管（無圧配管）」だからです。排水・雨水・通気の配管は、給水配管のように常時圧力がかかるわけではなく、勾配を利用して自然に水を流す仕組みになっています。そのため、必要以上に肉厚にする必要がなく、コストと重量を抑えた薄肉設計が採用されています。
逆に言えば、給水配管や散水・圧送ラインなど、常時圧力がかかる用途にVU管を使うと、内圧に耐えられず破損・漏水事故につながる恐れがあるため、絶対に避けなければなりません。
2-3. 見分け方のポイント
現場でVP管とVU管を見分ける際は、以下のポイントを確認すると分かりやすくなります。
– **肉厚を比較する**：同じ呼び径でも、VU管の方が明らかに肉が薄い
– **刻印を確認する**：管の表面に「VP」「VU」の刻印やロゴが印字されていることが多い
– **重量を比較する**：同じ長さ・呼び径であれば、VU管の方が軽い
古い配管や刻印が消えている場合は、正確な判別が難しいこともあるため、更新工事などでは念のためメーカーや専門業者に確認することをおすすめします。
2-4. 口径による使用傾向の違い
実務上のもうひとつのポイントとして、**呼び径５０A以上の大口径になると、現場ではVP管よりもVU管を使う工事の方が圧倒的に多くなる**という傾向があります。
理由は大きく2つあります。ひとつは、大口径の配管工事はそもそも排水・下水・雨水といった無圧系統の工事が中心であり、給水・給湯のように圧力がかかる配管は呼び径13～40A程度の小口径で完結することがほとんどだという点です。もうひとつは、仮に大口径で厚肉のVP管を使おうとすると、その分だけ重量・材料コスト・施工の手間が大きく増してしまい、無圧配管であればVU管で十分機能を満たせる以上、あえて大口径のVP管を選ぶ理由がないという点です。
そのため、目安としては「呼び径40A以下の小口径では給水・排水どちらの用途でもVP管・VU管が使われる場面がある」「呼び径50A以上の口径になると、現場ではVU管が主流になる」と押さえておくと、実際の発注・選定の感覚に近づきます。逆に、大口径で圧力がかかる特殊な配管（大規模な圧送配管など）を計画する場合は、VU管ではなく大口径対応のVP管や、より耐圧性能の高い管種を個別に検討する必要があります。
3. VU管のサイズ表（代表寸法）
実務でよく使われる代表的なサイズを一覧にまとめました。発注時の参考にしてください。
| 呼び径（A） | 外径（mm） | 肉厚（mm）目安 | 概算内径（mm） |
| ４０A | 48.0 | 1.8 | 約44.4 |
| ５０A | 60.0 | 1.8 | 約56.4 |
| ６５A | 76.0 | 2.2 | 約71.6 |
| ７５A | 89.0 | 2.7 | 約83.6 |
| １００A | 114.0 | 3.1 | 約107.8 |
| １２５A | 140.0 | 4.1 | 約131.8 |
| １５０A | 165.0 | 5.1 | 約154.8 |
| ２００A | 216.0 | 5.5 | 約205.0 |
| 40A | クボタケミックス
| 50A | クボタケミックス
| 65A | クボタケミックス
| 75A | クボタケミックス
| 100A | クボタケミックス
| 125A | クボタケミックス
| 150A | クボタケミックス
| 200A | クボタケミックス
※上記は代表的な数値の目安です。メーカー・製造ロットによって若干の誤差が生じる場合があるため、発注時は必ずメーカーの公式仕様書・カタログで最新の寸法値をご確認ください。
呼び径40未満（呼び径13～32程度）はVP管のみが規定されており、VU管は呼び径40からのラインナップが基本になる点も覚えておくとよいでしょう。
まだ上記は１mです。もしもう少し長さがほしい場合はVUDSを使用して延長するといいと思います
下記参考にして下さい
https://kanzaifirst.com/vu-tugite/
4. VU管の主な用途
4-1. 屋内外の排水配管
VU管の最も代表的な用途は、住宅・ビル・工場などの排水配管です。
– **雑排水配管**：キッチン・洗面・浴室などからの排水
– **汚水配管**：トイレからの排水
– **雨水配管**：屋根やベランダからの雨水を排水する配管
– **通気配管**：排水管内の空気の流れを整え、封水切れ（トラップの水が抜けてしまう現象）を防ぐための配管
これらはいずれも自然流下（無圧）の配管であり、VU管の薄肉・軽量というメリットを活かしやすい用途です。
VU管は建物内の配管だけでなく、屋外の埋設配管にも広く使われています。
4-2. 屋外埋設・土木・農業用途
– 敷地内の雨水排水・下水引き込み管
– 農業用の暗渠排水（畑や水田の地中に埋設し、余分な水を排出する配管）
– 土木工事における仮設・本設の排水管路
屋外埋設の場合は、地中の荷重や地盤沈下の影響を受けるため、埋設深さや基礎（砂敷き等）の施工方法について、各自治体・メーカーの施工基準に従うことが重要です。
4-3. DIYでの活用例
薄肉で軽量・安価というVU管の特性は、DIYとの相性も良好です。
– 雨どいから雨水枡までの配管の延長・補修
– 家庭菜園やガーデニングでの導水管
– 物置・小屋の簡易排水路
ただし、後述するように紫外線による劣化や耐圧性能の制約があるため、屋外で長期間使用する場合や、水圧がかかる可能性がある箇所への使用は避けるべきです。
5. VU管の施工方法（接着接合の基本）
VU管同士、またはVU管とVU継手を接続する際は、専用の接着剤を使う「接着接合（TS接合）」が基本になります。ここでは概要を紹介します。より詳しい継手の種類・施工手順については、別記事「VU継手を徹底解説」で詳しく解説していますので、あわせてご覧ください。
5-1. 施工の基本の流れ
1. **管の切断**：管軸に対して直角になるよう、塩ビ管用のこぎりや専用カッターでまっすぐ切断する
2. **面取り**：切断面の外側の角を面取り器やヤスリで軽く削り、バリを取る
3. **差込み深さの確認**：継手に管を差し込み、差込み深さを確認して管にけがき線を引く
4. **清掃**：管の外面・継手の受口内面の汚れ・水分・油分を拭き取る
5. **接着剤の塗布**：継手の受口内面、次に管の外面の順に、薄く均一に接着剤を塗布する
6. **差し込み・保持**：接着剤塗布後すぐに、ひねらずまっすぐ差し込み、一定時間保持する
7. **養生**：接着剤が完全に硬化するまで、接合部に負荷をかけずに養生する
5-2. 施工時によくあるトラブル
– **斜め切断による差込み不良**：切断面が斜めだと、継手への差込みが不均一になり、接着面積が不足して漏水の原因になります
– **水分・汚れの拭き取り不足**：接着面に水分が残ったまま接着剤を塗布すると、白化（ブラッシング）と呼ばれる現象が起き、接着強度が大きく低下します
– **接着剤の塗り忘れ・塗りムラ**：特に継手の受口内面の奥側は塗り忘れが起きやすいため、施工後は接合部の接着剤のはみ出し（ビード）が全周に均一に出ているかを目視確認する習慣が大切です
6. VU管取り扱い時の注意点
6-1. 耐圧配管には使用しない
繰り返しになりますが、VU管は無圧（自然流下）を前提とした薄肉管です。給水・給湯・散水・圧送など、常時圧力がかかる配管に使用すると、内圧に耐えられず破損・漏水のリスクが高まります。圧力がかかる可能性がある配管には、厚肉のVP管や、耐衝撃性のHIVP管など、用途に適した規格の管を選定してください。
6-2. 紫外線による劣化に注意する
塩ビ管は紫外線に長期間さらされると、表面の変色から始まり、徐々に管表面が硬く脆くなる「脆化」が進行し、最終的にはひび割れ（クラック）に至ることがあります。屋外露出配管では、数年単位でこうした劣化が進行するケースもあるため、以下のような対策が有効です。
– 直射日光が当たりにくい配置・ルートを検討する
– 耐候性の塗装や、配管保護テープ・カバーを施す
– 定期的に配管の変色・ひび割れがないか点検する
屋外に長期間露出させる配管では、初期コストだけでなく、紫外線対策も含めたライフサイクルコストの視点を持つことが大切です。
6-3. 勾配・支持の確保
自然流下を前提とするVU管の排水配管では、適切な勾配を確保できていないと、水はけが悪くなり、詰まりや悪臭の原因になります。配管ルートの高低差や、途中の支持金具の間隔についても、設計図書やメーカーの施工基準に沿って計画することが重要です。特に横引き配管が長くなる箇所では、たわみによって勾配が乱れないよう、支持間隔を詰めるなどの配慮が必要になります。
6-4. 保管時の注意点
施工前の管の保管方法も、品質を保つ上で見落とせないポイントです。
– 直射日光を避け、屋根のある場所または遮光シートをかけて保管する
– 平らな場所に置き、極端な荷重をかけて反り・変形させない
– 気温が低い時期は、材質が硬くなりもろくなるため、無理な力を加えない
7. まとめ：VU管は「無圧配管の標準」だからこそ選定を丁寧に
本記事のポイントを整理します。
– **VU管**は、JIS K 6741に規定される薄肉タイプの塩ビ管で、排水・通気・雨水など「無圧配管」に用いられる
– **VP管**は厚肉タイプで給水・給湯など圧力がかかる配管向け。同じ呼び径でも外径は共通、肉厚と耐圧性能が異なる
– 呼び径40A以下の小口径では給水・排水どちらの用途でもVP管・VU管が使われるが、**呼び径50A以上の大口径になると、現場ではVU管を使う工事の方が圧倒的に多い**
– 用途は屋内外の排水・通気配管から、屋外埋設、農業用暗渠、DIYまで幅広い
– 施工は接着接合（TS接合）が基本で、直角切断・面取り・清掃・確実な接着剤塗布が施工品質を左右する
– 耐圧配管には使用不可、紫外線劣化、勾配・支持の確保など、取り扱い時の注意点を踏まえた選定が必要
塩ビ管は一見どれも同じように見えますが、VU管・VP管・HIVP管ではそれぞれ設計思想と用途がまったく異なります。「安いから」「とりあえず」で選ぶのではなく、圧力条件・使用環境・耐用年数を踏まえて適切な規格を選定することが、施工トラブルを防ぎ、長持ちする配管システムを実現するポイントです。
実際の購入を検討される際は、以下のようなサイトで規格・サイズを確認しながら、条件に合った製品を選ぶことをおすすめします。
